Préparation Cherokee 4 L Trial.

Message  manta21 le Sam 26 Sep - 8:11

Voilà il y a qq semaines un nouveau jouet est arrivé dans ma caisse à jouet Very Happy Very Happy
Histoire de lui rendre la vie plus facile sur le terrain et de commencer à le préparer pour les trials de l'année prochaine. Surprised
L'hiver devrait me permettre de me familiariser avec la taille de l'autobus petit à petit.

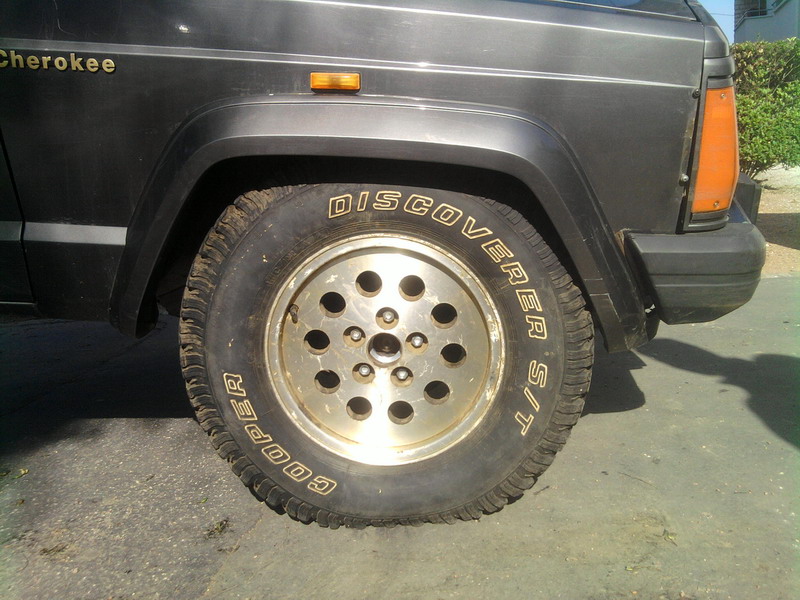

Quand il est arrivé il ressemblait à cela Shocked


Le marché Américain étant bien plus avantageux que nos fournisseurs Européen tongue
J'ai pris la décision de leur commander ça Soit 50% en dessous du tarif français Laughing



Bien évidemment cela a été une vraie partie de plaisir à mettre en place.
Par chance l'ancien proprio a apporté beaucoup d'attention à l'entretien du Cherock je n'ai donc rencontré aucun problème majeur à son montage cheers
De plus le fiston étant là pour me donner un coup de main cela à rendu les choses bien plus faciles lol!

Nous avons donc pris qq photos souvenir de se qu'il y avait avant, pas forcément mauvais d'ailleurs ES9000 Procomp et ressorts renforcés pour l'avant :
Les Amortisseurs ES 9000 sont à vendre



Pour l'arrière mm punition avec un Ad leaf Procomp

avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Sam 26 Sep - 8:28

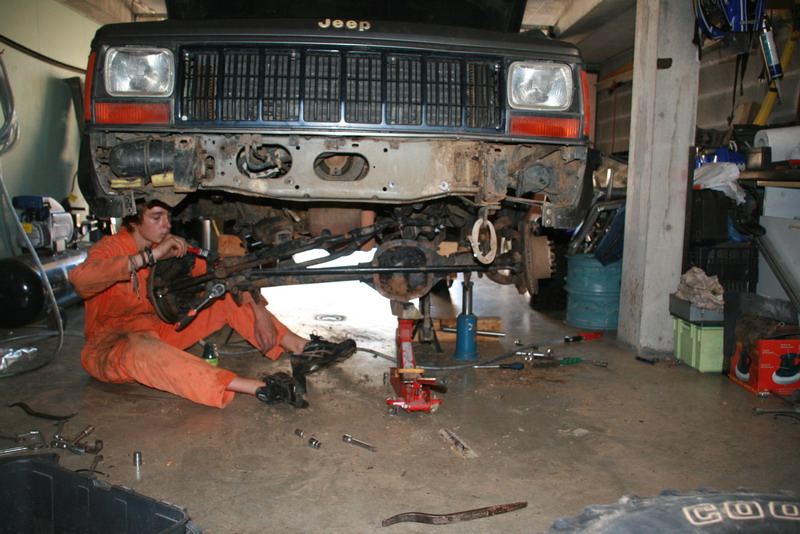

Nous commençons donc la pose de l'ensemble Rough Country 4.5" Series II (se qui correspond à du médium)
Le produit a l'air d'avoir une bonne finition et la quicaillerie est de bonne qualitée.

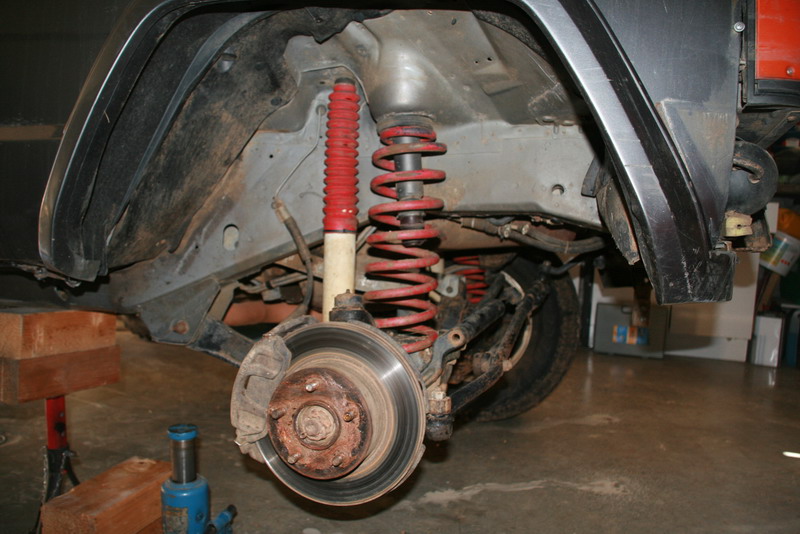

Le montage avant nous donne cela avec des tirants de pont inférieur renforcé et légèrement allonger.
Fournit avec les pattes de délocalisation des durites rigide de freins et dans la foulée pose d'élargisseurs de voies de 30mm part coté.
Histoire de mieux affronter les devers qui reste encore ma bette noir

Pour mémoire l'avant ressemblait à ca

et maintenant il a prit 11.45mm sois ..
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Sam 26 Sep - 8:57

Il a fallut modifier le point d'encrage de la barre panhard
Désolé j'ai oublié de prendre des photos sur cette partis la.
De plus un jeux important sur la rotule coté chassie ma obligé de prendre contact avec notre président pour rectifier le problème provisoirement avant de faire la géométrie complète après la pose du kit.
Depuis une nouvelle barre est dans le garage est comme d'ab il ne reste plus Ka Rolling Eyes
Passons a la partis Ar

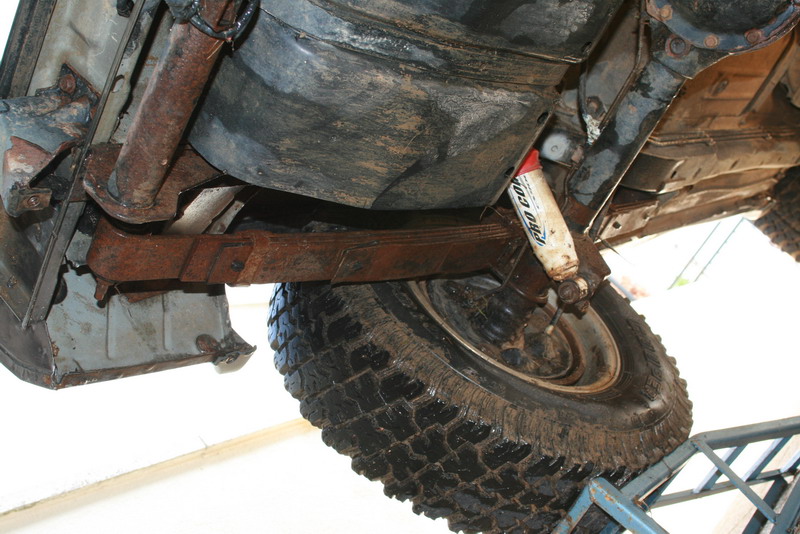

nous avions donc cela :

et nous avons fais un peu de bricolage Very Happy
La découpe de la sortie d'échappement s'avère obligatoire pour dégager l'angle de sortie
sur certain passage et de toute manière avec la pose des jumelles ont n'a pas trop le choix

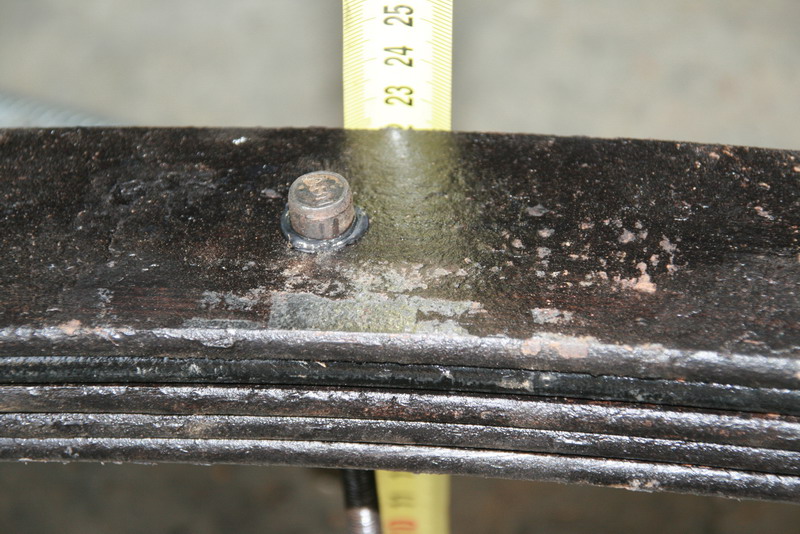

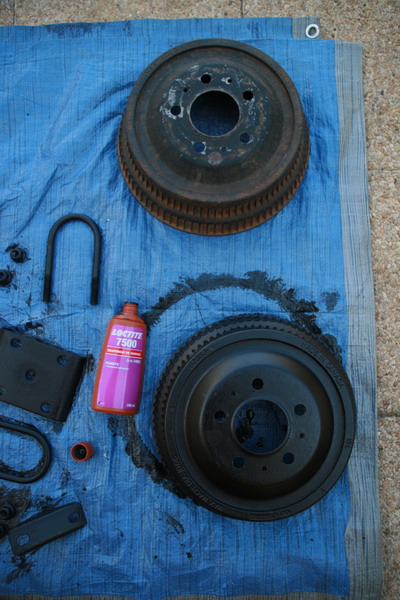

entre temps il fallait préparer les lames ar et dans la foulé j'en ai profité pour nettoyer et régler les tambours de freins


Une fois tous se petit monde propre et repeint assemblage des lames et mesure du paquet avant mise en contrainte sur le véhicule


Une fois finis remontage et alignement du pont ,
c'est la partis sportive de l'opération avec mes ptit bras musclé
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Sam 26 Sep - 9:26

Bien évidemment l'histoire ne s'arrête pas la
Il faut aussi aligner l'arbre de transition Ar Rolling Eyes
Et la il y a deux solutions
Des cales entre le pont et les lames ou la descendre la traverse de boite.
Rough Country a fait le choix de fournir un kit de cales pour la traverse de boite .
Pas bien compliquer a mettre en place tongue

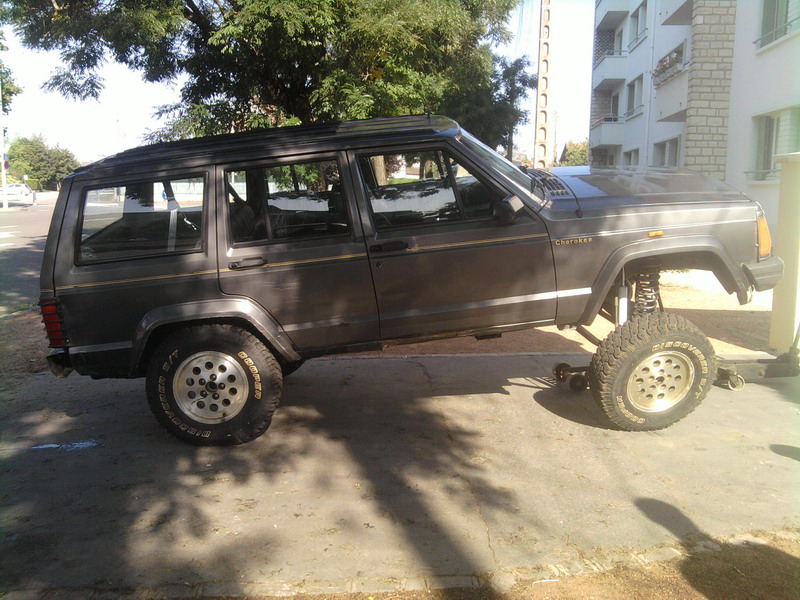

les premiers essais de croisement statique ont étaient fais avec la participation de notre ami LENMAX qui à la chance d'avoir un outil qui vas bien pour se genre de chose alien
Le reste en image





Pour information le petit Maxence a bien voulu poser pour donné un échelle cat
Nous avons 68 cm sous le pneu sachant que le croisement n'a pu se faire au maximum car les durites de frein ne sont pas encore monté et qu'il reste encore 8cm de compression entre la butée et le pont .
et que les pneus sont en 30x9.50x15 et qu'il vont être changé d'ici peu.
seulement a ce moment la nous auront la cote réel quand a l'Ar sa donne ca
mes après essais dynamique il s'avère qu'il faut que je retire une lame supplémentaire.





La suite au prochain épisode la je part au taf
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  iceteatea le Dim 27 Sep - 10:41

cheers bounce Very Happy

super le cherok rehaussé ...


tes procomps m'interresse , enfin 2 tu peu me dire le prix par mp stp


bye

iceteatea

Messages : 67
Date d'inscription : 28/05/2008
Age : 32
Localisation : auxerre

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Jeep C le Mar 20 Oct - 19:40

J'avais pas vu le post encore ! Beau matos ! Et sur le terrain, je sais que ça va mieux depuis que tu as enlevé une lame . Alors, des pneus de 30" ou 31" ????? Razz
avatar
Jeep C

Messages : 928
Date d'inscription : 03/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Mer 21 Oct - 7:40

Pour le moment je dois trouvé une solutions pour refaire les flasques de deux jantes modular chromée en 8/15.
Une fois que cette réparation aura était effectué .Rolling Eyes
je pourrais les présenter sur le Chérokee pour voir le déport quel ont avec ou sans mes élargisseurs de voie de 30mm j'en profiterais pour présenter en mm temps les 33 du TJ et j'aurais au par avant démonté mes extensions d'origine .Suspect
Une fois tous cela effectuer je ferais des essais statique avec le cric de notre ami Lemax.
je devrais grâce a cette manipe avoir une idée sur l'ampleur des découpes a effectuer Suspect
Je suis toujours en réflexion suite a des documents donné par Fred Laughing
un 31*10.5*15 a une surface en contacte avec le sol de 408cm²pour une pression au sol a une charge de 800kg de 1961grammes/cm² affraid
un 32*11.5*15 a une surface en contacte avec le sol de 471cm²pour une pression au sol a une charge de 800kg de 1699grammes/cm² affraid
un 33*10.5*15 a une surface en contacte avec le sol de 408cm²pour une pression au sol a une charge de 800kg de 1961grammes/cm² ideme au 31:affraid:
la théorie voudrais que la pression au sol sois la plus grande pour une meilleur adhérence en tt ou trial.
donc le 31 serais plus efficace sur le papier que le 32. Question
Pour le look et ma rehausse de 4.5' je sais que du 32 passent il ne doit pas y avoir beaucoup plus a couper au niveaux des ailes .
Les finances sont au coffre & le fournisseur est sous le coude une fois se dilemme résolut je pense que sa peux allée très vite

il ne manque que ma décision confused
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  fred le Mer 21 Oct - 7:59

du 35'' ou du 37'' ca devrai avoir de la gueule lol! lol! lol!
avatar
fred

Messages : 235
Date d'inscription : 29/10/2007
Age : 40

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Mer 21 Oct - 8:03

MOQUEUR Crying or Very sad Crying or Very sad Crying or Very sad
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  fred le Mer 21 Oct - 10:34

lol! lol! lol!
avatar
fred

Messages : 235
Date d'inscription : 29/10/2007
Age : 40

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Jeep C le Mer 21 Oct - 13:50

Moi j'ai une idée : tu prends que le chassis du TJ que tu rallonge de quelques pouces et tu soude la caisse du Cherokee dessus ! Tu te ferais moins chier ! Laughing
avatar
Jeep C

Messages : 928
Date d'inscription : 03/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Jeu 22 Oct - 7:57

Je vous trouve bien moqueur tous les deux faces à mes incertitudes , Sad Sad
Je me rassure car je ne suis pas le seul a en avoir
sur le mm sujet lol! lol! lol!
Pour certains ces Good year ou BF 32' ou 33'
et pour d'autre ces 30' ou 31' geek geek
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  ZaZou le Jeu 22 Oct - 9:10

BF en 33 ...

Laughing
avatar
ZaZou

Messages : 76
Date d'inscription : 13/01/2008
Age : 45
Localisation : Chalon/s

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Ven 30 Oct - 8:22

Mes pièces pour les jantes sont en cour de fabrications Laughing
Ça ne devrais plus tarder à revenir lol!
A réception de celle-ci il faudra que je trouve un soudeur digne de se Non
Pour ma part je ne me sent pas capable de le faire Suspect
J’ai toujours pas résolut le problème de la dimension des pneus scratch
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  fabrice le Ven 30 Oct - 8:48

Je sais pas si je suis digne de ce nom, mais je suis toujours OK pour te les souder tes nouvelles flasques !!!
J'étais moins chaud sur la réparation, mais la soudure....
avatar
fabrice
Admin

Messages : 367
Date d'inscription : 29/10/2007
Age : 39

Voir le profil de l'utilisateur http://team4x4bourgogne.forumpro.fr

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Ven 30 Oct - 19:59

Le client usine une pièce qui sera comme un élargisseur avec une remonté de qq millimètres a l'intérieur du trous de centrage car il y a de la place , il pense que cela devrais être suffisant avec les soudures des deux cotés cheers
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  fabrice le Lun 2 Nov - 16:45

Tu me tiens au jus quand tu as tes pieces qu'on planifie un minimum tous ca Wink
avatar
fabrice
Admin

Messages : 367
Date d'inscription : 29/10/2007
Age : 39

Voir le profil de l'utilisateur http://team4x4bourgogne.forumpro.fr

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Lun 2 Nov - 17:53

Bien évidement Fab ,
Pour le moment je n'ai pas de news Sad
cela ne devrais plus trop traîner ,du moins je l'espère scratch
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

traveaux d'hiver

Message  manta21 le Jeu 11 Fév - 8:06

Bon l'hiver étant propice a la préparation de nos chère jouet,
j'ai donc continué de faire évoluer le Cherokee,
Dans un premier temps un grand merci a ceux a qui j'ai cassé les piéds ces derniere semaine pour avoir des infos et des services pour arrivé a me sortir des grandes théorie a la pratique,
Dans un premier temps Fab a fournis un travail de chef concernant mes jantes en 8 x 15 au il y avait de la soudure a faire....
Je ne me santais vraiment pas capable de les faire moi mm, (je lui dois encore un resto avec sa chère et tendre Rolling Eyes

[url][/url]
[url][/url]
[url][/url]
[url][/url]
[url][/url]
[url][/url]
[url][/url]
Petite explication,
les voiles de deux jantes étaient bien fissuré, il fallait donc le ressoudé et les renforcé...
j'ai donc fais tourner par un de mes client des entretoises en acier pour venir coiffer le voile interne de la jante .
Après il ne resté plus qu'a faire la soudure, facile quand ont a deux mains gauche avec un poste a soudé ,
Donc Fab c'est donc proposé pour faire les soudures Very Happy .
Après le Père Noël est passé dans un petit garage dans le secteur de Nuit st George Cool ou il a déposé a mon
Intention 4 jolies BF mud en 31/10.5/15 KM2 tous neuf ,
Qui sitôt arrivé sitôt posé et chambré sur les jantes modular chromé . Laughing
Merci à Fred pour se travail car livré un client le premier janvier le lendemain du jour de l'an tous le monde ne le ferais pas Very Happy
Certain ont pu voir le résultat a la galette début janvier
Problèmes rapidement constaté malgré le 4 Pouces 1/2 sa frotte sur les élargisseurs Twisted Evil
Il me fallait donc me résoudre a couper les ailes affraid
Plusieurs problèmes se posais a moi scratch
Je voulais garder le véhicule le plus près possible de sont aspect d'origine scratch
Donc garder les élargiseurs en plastique qui couvrent la jantes...
Je ne voulais pas non plus dégarnir la totalité du par boue dans l'aile afin de ne pas tout pourrir dans celle ci scratch
J'ai enfin trouvé une solution qui je crois devrais ;
Tenir dans le temps ;
Être efficace,
Le reste en images + tard car la j'ai école
Very Happy
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  fabrice le Jeu 11 Fév - 9:41

Pas de pb bruno !
Si t'as besoin de quoi que ce soit d'autres, tu sais ou me trouver.
Tiens, je rajoute des photos de la face avant, car c'était la le plus compliqué.
Sinon, elles sont pas voilé les jantes, c'est bon ? C'est ca le plus compliqué geek geek geek


avatar
fabrice
Admin

Messages : 367
Date d'inscription : 29/10/2007
Age : 39

Voir le profil de l'utilisateur http://team4x4bourgogne.forumpro.fr

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Jeu 11 Fév - 21:53

Slt Fab
Le Fred a possé les BF Km2 dessus avec les chambres des bien grosses en plus et ils ne les a pas équilibrer Shocked
Pour le moment j'ai aucune vibrassions Very Happy
il est vrais que je ne suis pas beaucoup sortie avec depuis janvier Embarassed

Concernant la suite de mes petites pré-pas pour les trials alien
Au programme découpe des ailes avant affraid
Ben oui il faut bien que les New BF se facent de la place tongue
Démontage de élargisseur d'aile

La je suis en compression mes je ne suis pas au max *
le cherokee touche presque le plafond du garage et avec le cric cela deviens tendax Rolling Eyes

Traçage de la partie que je souhaite gardé pour re-fixer l'extension plus haut

Apres il ne reste plus ka Neutral



[url=http://www.servimg.com/image_preview.php?i=525&u=12322835]
Une fois découpé il nous reste cela

Ont peu remarquer le traçage de la deuxième découpe le trais blc pale
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Jeu 11 Fév - 22:31

Puis ont passe a la découpe de la parie a suprimer


Après l'astuce était de refixer la première partie découpé avec les perçages et les feuillures de la tôles pour la rigidité.
Donc perçage et rivets pop son devenus mes amies pour le remontage,
un ptit joint de silicone fait l'étanchéité pour eviter a la m***** de s'installer cheers




Se qui nous donne une fois élargisseur remonté cela rabbit

je reviendrais plus tard pour le passage de roue et le pare boue
Very Happy
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Jeep C le Dim 14 Fév - 19:49

Eh, pas mal l'idée de refixer le support d'extention ! J'y avais pas penser ! Razz
Bon les pops, euh ... mais bon c'est bien fait quand même, c'est propre !
avatar
Jeep C

Messages : 928
Date d'inscription : 03/12/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  fabrice le Dim 14 Fév - 20:04

C'est fait très proprement avec les moyens du bord !
Vraiment très chouette et carrement bien pensé Twisted Evil
avatar
fabrice
Admin

Messages : 367
Date d'inscription : 29/10/2007
Age : 39

Voir le profil de l'utilisateur http://team4x4bourgogne.forumpro.fr

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Dim 14 Fév - 23:08

Demain je poste le reste des photos avec les finitions du passage de roue et du par boue
Wink
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires

Poster un nouveau sujet   Répondre au sujet

Permission de ce forum:
Vous pouvez répondre aux sujets dans ce forum
