Re: Préparation Cherokee 4 L Trial.

Message  iceteatea le Mer 17 Fév - 13:48

cool l'idée de la grignoteuze Very Happy

iceteatea

Messages : 67
Date d'inscription : 28/05/2008
Age : 31
Localisation : auxerre

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  ZaZou le Mer 17 Fév - 15:03

BRAVO Mr Manta !

comme d'hab, propre, refléchi et bien pensé !
Wink
avatar
ZaZou

Messages : 76
Date d'inscription : 13/01/2008
Age : 45
Localisation : Chalon/s

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Mer 17 Fév - 21:55

Bon j'avais un autre problème a résoudre scratch
Celui des projections dans les passages de roues geek
Je souhaité a tous prix pouvoir remonter les protections pour ne pas tous pourrir What a Face, et quand ont coupe il y a forcement des manques qq parts.
Je souhaité aussi faire avec les moyens de tous le monde au fond de sa caisse a jouet et ne pas partir dans des investissement inconsidéré...........
Donc récupération de morceaux de garde boue d'une remorque a mon taf dans lequel je coupe des bandes 0 €


[url][/url]
Récupération de morceaux de bâche de bassin 0 €
[url][/url]
Photos des ailes vides sans les protections
[url][/url]
[url][/url]
[url][/url]
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Mer 17 Fév - 22:17

Le pare boue avec la retombée qui deviens inutile mes qui permeté de le fixer derrière l'extension ,que je dois coupé.

Voila la partie gênante et coupé il vas falloir la remplacer par mes petites bricoles du début Razz

Présentation et mise en places des par boue dans les ailes vous allez voir qu'il manque de la matière pour rendre l'ensemble étanche aux projections What a Face



Ont remarque le silicone entre les deux tôles au moment de l'assemblage et les pops que JC adore
Avec un peu de temps et si l'ensemble et efficace je reprendrais des finitions et une conceptions digne du Team 4x4 Bourgogne Chef What a Face
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Mer 17 Fév - 22:50

Bon je pense que ces maintenant qu'il y en a qui m'attende avec mes boues de bâche et garde boue de remorque Suspect
Accrochage de la bâche sur les écroues de fixations des extensions d'ailes en plaçant une rondelle et en positionnant la bâche de sorte a faire un revers pour revenir devant le pare boue d'origine ce qui vas me permettre de boucher ce jour entre les deux et de garder l'ensemble démontable et accessible geek geek




Fixations de la bâche grasse a des vis auto-foreuses en me servant de mes petits boues de plastique rigide comme suport pour mettre la bâche en sandwich .


Merci a mon pote J luc pour l'histoire de la grignoteuse a tôle
A Fred pour les magnifiques bavettes que je me suis faite dans ce qu'il ma donné cheers
Et a moi mm Laughing pour ces bonne idées qui mon bien prissent la tête pendant plusieurs semaine avant de me lancer .
Des finitions et un montage plus dans les normes sera réaliser ultérieurement quand j'aurais plus de temps et que les essais auront était concluent .
Essais dynamique se weekend a Salive ;De plus je crois que se sera bien gras affraid

Je suis ouvert a tous complément d'idées ou autres solutions ;critiques et compliment

Pour Info :

Grosse commande de pièces en provenance du Minnesota de chez Iron_Rock_Off.en transit sur washington dc en se moment,
La résistance s'organise lol!
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  jean-françois le Jeu 18 Fév - 19:09

c'est du beau boulot---- bravo
avatar
jean-françois

Messages : 521
Date d'inscription : 06/11/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Jeu 18 Fév - 22:59

Merci Cool
55 kgs d'acier sont arrivé dans le garage directement des USA a se partager sur deux Cherokee Wink
Un BLC et le miens cheers
Sa vas pas tarder a être la fête geek
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Jeu 18 Fév - 23:08

Voila des Pro efficace dans les transports et livraison express
Tracking Shipment

Shipment Facts
Shipment Date Destination
Feb 16, 2010 11:14 AM Clenay, France

Service Reference
International Economy

Shipment Travel History
Date/Time Activity Location Details
Feb 18 2010, 1:27 PM Delivered
Signed by:BARRE Lyon - France
Feb 18 2010, 9:34 AM In Transit
With delivery courier. Lyon - France
Feb 18 2010, 9:01 AM In Transit
Arrived at facility. Lyon - France
Feb 18 2010, 7:22 AM In Transit
Depart Facility. Lyon - France
Feb 18 2010, 6:40 AM In Transit
Clearance processing complete. Lyon - France
Feb 18 2010, 6:40 AM In Transit
Processed at Location. Lyon - France
Feb 18 2010, 6:31 AM In Transit
Transit through facility. Lyon - France
Feb 18 2010, 3:59 AM In Transit
Depart Facility. Leipzig - Germany
Feb 17 2010, 11:15 PM In Transit
Processed at Location. Leipzig - Germany
Feb 17 2010, 10:20 PM In Transit
Transit through facility. Leipzig - Germany
Feb 17 2010, 6:49 AM In Transit
Depart Facility. Cincinnati Hub, OH
Feb 17 2010, 3:46 AM In Transit
Processed at Location. Cincinnati Hub, OH
Feb 17 2010, 2:57 AM In Transit
Transit through facility. Cincinnati Hub, OH
Feb 16 2010, 8:39 PM In Transit
Depart Facility. Minneapolis, MN
Feb 16 2010, 8:38 PM In Transit
Processed at Location. Minneapolis, MN
Feb 16 2010, 5:56 PM In Transit
Processed at Location. Minneapolis, MN
Feb 16 2010, 5:54 PM In Transit
Departing origin. Minneapolis, MN
Feb 16 2010, 5:15 PM In Transit
Shipment picked up. Minneapolis, MN
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Mar 13 Avr - 22:35

Une grosse journée de mécanique viens d'avoir lieu et un reportage se prépare Laughing
Je vous ferais donc partager ces moments Wink
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Ven 16 Avr - 7:53

Bon certain sans doute j'ai profité de cette hiver pour améliorer le Chérokee en vus de me présenter sur les trials inter Clubs.
Le matos étant arrivé des USA il ne rester plus qu'a......... Embarassed
J'ai commencer par lui installer un SYE + Arbre double croisillons
cette opération permet d'avoir un meilleur débattement et une rehausse AR sans sollicité l'arbre de transmission AR et risquer une casse
voici qq images du travail

la pose impose le démontage du net de boite de transfère dans le quelle venait coulissé la chape de l'arbre ar
La découpe de l'arbre de sortie de BT
Le pressage de celui ci pour fixer la chape neuve et pour finir la pose d'une bague de guidage et d'étanchéité sur la BT
pour rendre le tout étanche Wink
Du coté pont il suffit juste de re-fixer sur la chape de pont
[url=
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Ven 16 Avr - 8:01

Un petit coup de barbouille discrète a était déposer sur le pont AR
Histoire de lui faire une beauté et de rester discret Very Happy
Dans la foulé j'en est profité pour poser un jeu de lames DURATRAIL en +2.5' et des cales de 4° entre le pont et celle-ci pour avoir un alignement parfait de l'arbre et du pont Cool
Histoire que le croisillon d'arbre travail dans les meilleurs condition possible Very Happy
Le mariage Rouge country et Duratrail se passe très bien et les premiers essais hier mon conforté dans mon choix. cheers
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Ven 16 Avr - 8:31

La période des vidanges avant saison étant d'actualité je me suis lancé dans la vidange complète de la BVA.
ces une histoire de 8 litres d'huile de patience et de plaisir.
Je ne vais pas refaire tous le poste JC a déjà de sont coté fait qq de très bien
La seul chose que j'ai fais en plus ces débrancher ma durite de retour de refroidissement en entrée de Bva après avoir refais le pleins de mon carter et mis en pression la pompe hydraulique de la boite sans démarrer le moteur et la BVA en position P.
ce qui ma permis en contant 15 secondes d'évacuer 1.5 litres à 2litres dans une bouteille transparente.
L'huile se trouvait après la BVA , dans le convertisseur et sont circuit de refroidissement qui ont était mi en pression par la pompe et pousser par la nouvelle huile qui viens du carter.
En recommençant cet opération plusieurs fois ont a la possibilité de vidanger la totalité du circuit. tongue
Photo de la BVA avec sont filtre.

Un autre problème concernant les BVA me chiffonnais scratch
C'est la température de fonctionnement Exclamation
Tous le monde sais que ces le point faible des bva et personnes n'apporte de solution affraid
Je me suis donc penché sur le problème et avant le remontage drunken
J'ai installé une sonde de température sur le carter cheers
Pressage de celui ci tôle de 3mm
pas asse épais pour faire un filetage au pas gaz(8/27')
j'ai donc taraudé un écrou de 13 que j'ai ensuite soudé dans le carter au mig tongue
Voila la sonde en place il ne reste plus k remonter le carter

La suite plus tard
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Charly le Ven 16 Avr - 12:22

en v'la une idée qu'elle est bonne Idea

sa va permettre de commander un ventilo si besoin.....
avatar
Charly

Messages : 88
Date d'inscription : 27/02/2010
Age : 32
Localisation : Prusly sur Ource

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  fred le Ven 16 Avr - 15:02

sur le radia. d'huile Exclamation
bien vu charly Wink
avatar
fred

Messages : 235
Date d'inscription : 29/10/2007
Age : 39

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Charly le Ven 16 Avr - 18:01

merci merci


je roule en Auverland mais defois je me sert de mon cerveau lol!


=> Fred:je le laisse pas au bord de la zone ......... Laughing Laughing
avatar
Charly

Messages : 88
Date d'inscription : 27/02/2010
Age : 32
Localisation : Prusly sur Ource

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Ven 16 Avr - 21:49

Allé une tite couche supplémentaire sur ce qui a était fais

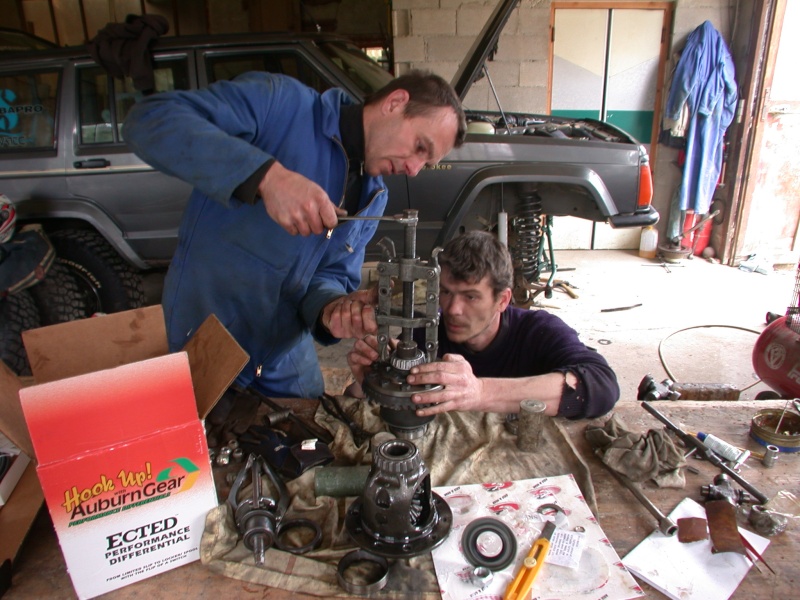

Dans les Dana 30 à l'avant il y a un grand vide qui ne demande qu'a être comblé Laughing
Avec l'aide de deux membres du club très compétents dans le domaine de la mécanique pointue Rolling Eyes
Et un assistant de première mon fils,si si il prépare le bac pour la fin de l'année certainement le bac a graisse


Nous nous somme tous lancer dans le démontage de Ca Exclamation Exclamation Exclamation Exclamation

avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Ven 16 Avr - 21:54

la suite plus tard Laughing
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Charly le Ven 16 Avr - 23:54

je vois que l'Auverland de Fred avance aussi vite que le mien Laughing

j'aime bien le "tres compétent dans la mécanique pointue"

sa leur va bien a ces deux la
avatar
Charly

Messages : 88
Date d'inscription : 27/02/2010
Age : 32
Localisation : Prusly sur Ource

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Invité le Sam 17 Avr - 13:10

salut
cet la personne que j ai vues chez fred vraiment sympa le cherokee

Invité
Invité


Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Lun 3 Mai - 8:36

Me revoilà , j'avais un peu oublié de continuer la suite du reportage,
Le Bruno vas pas bien en se moment il est fatigué" et tape un peu dans les gamelles Crying or Very sad
L'hiver a était dure et sa santé lui fait défaut Sad
Bref nous avons donc monté un bloc Auburn Gear Ected dans le Dana 30.
L'opération ne fus pas simple car je voulais profité de cette intervention pour remettre a neuf tous les roulements
de différentiel et par la mm occasion ceux du couple conique.
D abord il incombait de prendre les cotes entre le différentiel et le plant de joint et le pignon d'entrée du couple conique .Sachant qu'au montage d'usine la cote est indiquer sur la face du pignon.
Grace a un appareil développer par JC et la NASA le travail nous a bien était simplifier Very Happy

Comme vous pouvez le voir sur la 2eme photo le repère Zéro et visible sur le pignon d'entrée du couple conique,
l'appareil de mesure indique la mm cote en rapport avec l'axe axial du différentiel .

J'espère que vous m'avez compris
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Charly le Lun 3 Mai - 12:20

on sent que JC a fait des études poussée chez nos copains de la NASA lol! lol! lol!
avatar
Charly

Messages : 88
Date d'inscription : 27/02/2010
Age : 32
Localisation : Prusly sur Ource

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Mer 5 Mai - 7:11

OK bon maintenant que les repères de montage d'origine ont étaient repris ,
Le pignon d'attaque du couple conique a pus être mis au sol pour changé sont roulement. Wink
Et franchement cela n'était pas du luxe il y avait un sacret jeux axiale quand nous avons démonté?
Couronne de couple conique sur le différentiel . Juste la couronne sera reprise dans le nouveaux montage .

Un fois tous cela fait nous avons fait une beauté a nez de pont ,Histoire de pas installé du neuf dans du cracra


Apres il a donc fallu refaire l'opération inverse remonté le pignion d'attaque du coupe avec les roulements neuf
et refaire le calage de profondeur avec la contrainte imposé par le constructeur.
C'est la qu'il est important de laisser le chef réfléchir car les math c'est pas toujours facile le but étant d'arrivé au mm repaire qu'avant démontage mes avec les roulements neufs et des rondelles de calage.
Opération réussi a la perfection par notre intervenant détaché de la Nasa



Nouveaux roulement monté et régler après plusieurs montage et démontage à blc pour avoir un calage parfait
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Mer 5 Mai - 7:31

C'est pas finis
Les renforts sont arrivé et la deuxième partis commence Shocked
La pose et le calage du bloc Elected Auburn-gear cheers
Et la mes amis c'est pas une mince affaire,
Il la déjà fallut remonté la couronne du couple conique sur le bloc votre serviteur s'en est occuper pas bien compliquer
après sa se complique,
Il faut le monté en respectant un jeu axial et longitudinal par l'adjonction de cales qui ressemble à des feuilles de papier a cigarettes et ceux derrière les roulement neuf du dif .
A chaque erreur il faut ressortir l'ensemble les roulements neuf et refaire un empilage de cales par la droit ou la gauche celons le jeux au dents du couple conique avec sont pignon d'entrée. Mad
Nos deux techniciens préposé a cette tache si sont assidument appliqué et malgré les démontages successif des roulements.
Ils n'y eux aucune dommage à déplorer sur ces multiples montage et démontage pour obtenir le bon calage


Comme vous pouvez le constater ça ne rigole pas et ont perçois un taux de concentrations et de neurones en ébullitions au maximaum des capacité de chacun.
Car il aurais était ballot de fusiller un jeu de roulement neuf
Shocked


Dernière édition par manta21 le Mer 5 Mai - 7:47, édité 1 fois
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Charly le Mer 5 Mai - 7:37

c'est donc pour sa que l'Auverland avance aussi vite..... geek geek


en tout cas tout le monde a l'air bien concentré

ils ont l'habitude a la NASA lol! lol! lol!
avatar
Charly

Messages : 88
Date d'inscription : 27/02/2010
Age : 32
Localisation : Prusly sur Ource

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  manta21 le Mer 5 Mai - 7:48

Bon ben la c'est l'heure de ma tartine et de mon kf au lait peu etre a tous a l'heure Razz
avatar
manta21

Messages : 363
Date d'inscription : 03/10/2008
Age : 53
Localisation : Clénay

Voir le profil de l'utilisateur http://aquadif.fr/Fr/Index.html

Revenir en haut Aller en bas

Re: Préparation Cherokee 4 L Trial.

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires

Poster un nouveau sujet   Répondre au sujet

Permission de ce forum:
Vous pouvez répondre aux sujets dans ce forum
