Message  matt patrol Ven 16 Jan - 19:39

Cest vrai que c'est compliquer . Le fait de comprendre le pourquoi du comment aide beaucoup et permet d'avancer j'essaie de fair pareil sur la zukette pour solutionner les problème électrique " comprendre pour et ou "
En tous cas continu sa va payer !
matt patrol
matt patrol

Messages : 158
Date d'inscription : 08/03/2010
Age : 33
Localisation : ouges

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  Jeep C Mar 20 Jan - 18:42

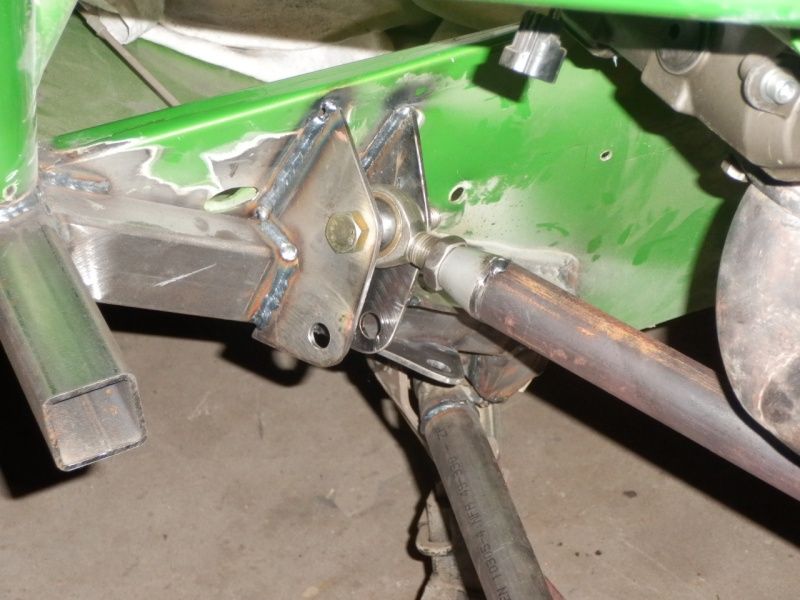

Après pas mal de gamberge, les nouvelles fixations sont en place . Il a fallu faire des pattes "à blanc", comprimer , détendre, pour optimiser le passage de tirants supérieurs, surtout le droit ! Il passe à raz de la chaîne en étant sur la fixation la plus haute . J'ai quand même prévu un autre trou à mi-temps si ça vient à toucher trop fort .
Mini Proto - Page 7 Evo_ch20

Mini Proto - Page 7 Evo_ch21

Mini Proto - Page 7 Evo_ch22
3 positions jusqu'à très bas pour le coté gauche, pour essayer de contrer l'effet de couple sur la caisse .
Jeep C
Jeep C

Messages : 943
Date d'inscription : 03/12/2007

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  Jeep C Ven 23 Jan - 18:50

Je passe maintenant à l'avant . J'ai juste à tourner 2 barreaux identiques à ceux en place et percer 2 trous 4,5cm plus bas (c'est tout ce que je peux descendre) . Une fois soudé, c'est fini !

Mini Proto - Page 7 Evo_ch23

A noter que j'ai dû rapidement tourner des rondelles de renfort en HD1000 pour tenir ces rotules qui ne travaillent pas comme elles sont prévues ! La bague bronze interne se démanchait ! Maintenant ça tient .

Mini Proto - Page 7 Evo_ch24

Mini Proto - Page 7 Evo_ch25
Jeep C
Jeep C

Messages : 943
Date d'inscription : 03/12/2007

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  Jeep C Ven 30 Jan - 18:20

Encore de petites évolutions ! La migration de le batterie (servant uniquement pour la DA) sur le nez . J'avais déjà eu l'idée dès le départ de l'installation de cette DA électrique, mais le fait de souder sur mes beaux tubes vert m'avait stoppé . Maintenant qu'il y a beaucoup de reprises partout, c'était l'occasion .
Bon, au niveau esthétique, y a plus sensuel, mais le capot en inox fait passer la pilule ! Et puis c'est un peu dans le style du reste : angulaire .
Je me console avec l'idée que j'ai environ 12kg sur l'avant et enfin un emplacement pour coller un autocollant ! Laughing

Mini Proto - Page 7 Evo_ch26

Mini Proto - Page 7 Evo_ch27

Un autre "détail" que je m'étais promis de faire, des barres anti-ancastrement, ou plutôt anti-arbre !

Mini Proto - Page 7 Evo_ch28

Mini Proto - Page 7 Evo_ch29

Maintenant, démontage, et reprise de peinture .
Jeep C
Jeep C

Messages : 943
Date d'inscription : 03/12/2007

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  Jeep C Lun 13 Avr - 19:23

Encore une évolution prévue dans ma tête depuis un an et qui a demandé pas mal de réflexions et de plans . Un blocage de différentiel sur la base d'origine  et à moindre frais bien sûr !
Le but était de remplacer la platine fermant le boîtier par une pièce spécifique . 8 goupilles viennent bloquer le planétaire . Le truc , c'est que je n'ai qu'un vieux tour ! Il m'a fallu installer une perceuse Makita de bonne facture avec vitesse, sur la table . Elle m'a servi de fraiseuse avec un répartiteur d'angle (déniché) monté sur l'axe du tour . Le résultat, malgré les tâtonnements, est satisfaisant !

Mini Proto - Page 7 Blocag10

Mini Proto - Page 7 Blocag11
Matière 42CD4s
Mini Proto - Page 7 Blocag12
Les soudures de Fab : la rondelle à trou sur le planétaire .
Mini Proto - Page 7 Blocag13

Mini Proto - Page 7 Blocag14

Mini Proto - Page 7 Blocag15
La fourchette de commande assez galère à faire et à aligner !

Mini Proto - Page 7 Blocag16
Le tout monté et réglé .

Mini Proto - Page 7 Blocag17
Le guide inséré et collé à la peinture (ça tient !) avec une vis quand même . Merci Fab pour le trou dans le carter à la fraiseuse ! Un capteur de MA .
J'ai longtemps cherché à concevoir une commande électrique en adaptant un servo moteur existant . Sans succès ! Du coup, je me suis rabattu sur une commande à câble . Un câble de frein à main de Master fera l'affaire en le modifiant . Les 2 ressorts servent de contrainte . C'est eux qui "attendent" que ça soit en face pour enclencher les goupilles .
Mini Proto - Page 7 Blocag18

Mini Proto - Page 7 Blocag19
Une petite manette dans le même style évidemment ! Tout ça m'a pris beaucoup de temps mais aussi beaucoup de satisfaction car CA MARCHE ! Very Happy
25 € de matière pour les 2 blocages (car je prévois le 2ème) . 16 goupilles 10€ . Un câble à 18€ . Un contacteur à 14€ . La facture de Fab  Laughing  Je ne compte pas les heures (les miennes, pas celle de Fab Very Happy ), sinon ça n'a plus de sens !
Jeep C
Jeep C

Messages : 943
Date d'inscription : 03/12/2007

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  LaGrenouille21 Mar 14 Avr - 7:40

Très impressionnant ! Exclamation
Du beau boulot ! Twisted Evil
LaGrenouille21
LaGrenouille21

Messages : 299
Date d'inscription : 24/07/2012
Localisation : Dans la Grenouille

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  Max santana Ven 17 Juil - 13:21

Très ingenieu se blocage, aurai tu des plans a me vendre?

Max santana

Messages : 7
Date d'inscription : 17/07/2015

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  Jeep C Dim 26 Juil - 9:52

Pour l'instant j'ai des petits problèmes à résoudre avant de valider !
Jeep C
Jeep C

Messages : 943
Date d'inscription : 03/12/2007

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  Max santana Dim 26 Juil - 22:01

Ah ok mince

Max santana

Messages : 7
Date d'inscription : 17/07/2015

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  Max santana Jeu 30 Juil - 12:54

Et se petit problème se situ à qu'elle niveau?

Max santana

Messages : 7
Date d'inscription : 17/07/2015

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  Jeep C Ven 31 Juil - 10:16

Enclenchement interne . Ca a fonctionné un temps, puis ... Je n'ai pas le temps d'ouvrir pour l'instant, c'est peut être pas grand chose .
Jeep C
Jeep C

Messages : 943
Date d'inscription : 03/12/2007

Revenir en haut Aller en bas

Mini Proto - Page 7 Empty Re: Mini Proto

Message  Max santana Ven 31 Juil - 12:08

Ah ok s'est vraiment dommage!!!!!

Max santana

Messages : 7
Date d'inscription : 17/07/2015

Revenir en haut Aller en bas
